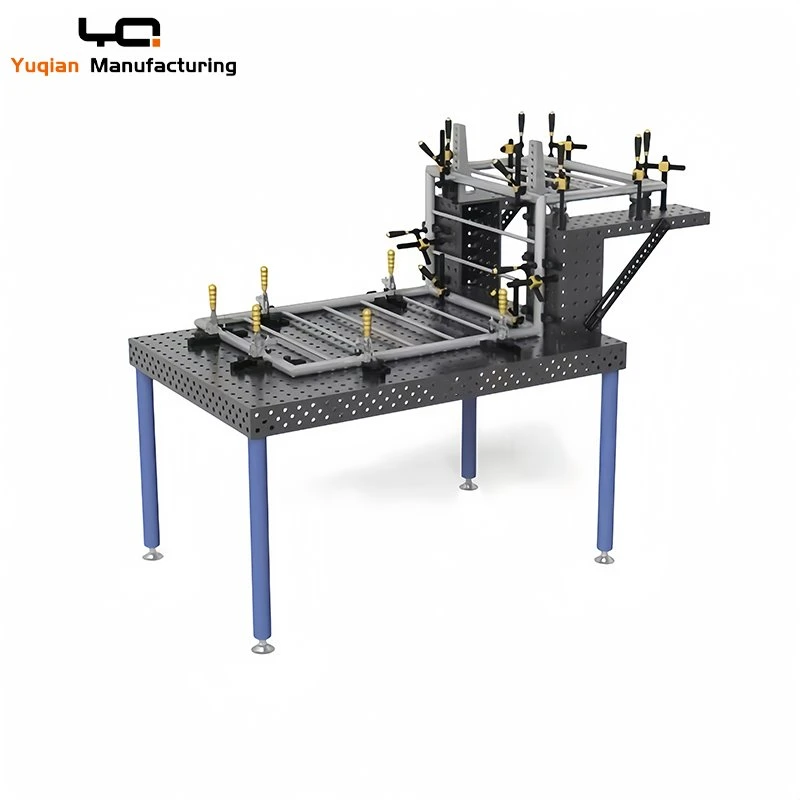

Tabel tata letak pengelasan kami digunakan sebelum pengelasan untuk menandai, menyelaraskan, menjepit, dan memeriksa bagian logam. Tabel ini memberikan operator sistem referensi yang jelas dan bukan garis panduan sementara untuk setiap pekerjaan. Perhentian dan blok pendukung dapat ditempatkan dari tanda grid atau tanda koordinat. Hal ini berguna ketika bengkel menangani rangka, pelat dasar, bagian yang tidak beraturan, dan pekerjaan tata letak yang berulang.
Parameter Produk
|
Parameter |
Detail |
|
Bahan |
Bodi besi cor, pelat baja Q355 atau S355MC, atau opsi baja tahan karat |
|
Tanda Tata Letak |
Opsi penggaris milimeter, garis kisi, dan tanda koordinat |
|
Pola Lubang |
Lubang sistem D16 / D28, opsi pengeboran M16 / M28 |
|
Lapangan Grid |
Grid 50 mm dan jarak referensi 100 mm |
|
Opsi Ukuran |
Platform persegi panjang, bulat, tidak beraturan, atau besar |
|
Permukaan |
Permukaan yang dikerjakan dengan mesin dan diminyaki, nitridasi opsional |
|
Mendukung |
Alas berusuk dengan kaki standar atau dapat disesuaikan |
Aplikasi Utama
Tabel tata letak pengelasan digunakan untuk pengukuran, pemotongan, perakitan percobaan, perencanaan penjepit, pencatatan perlengkapan, pengecekan akhir, dan pekerjaan tata letak di bengkel las.
Pemeriksaan Kualitas
Sebelum pengepakan, tabel tata letak pengelasan diperiksa untuk tanda tepi, baris lubang, tanda penggaris, rusuk penyangga, dan permukaan kerja. Tanda yang bersih dan lubang yang halus membantu operator mencatat tata letak dan membangunnya kembali nanti tanpa menebak-nebak.
Pertanyaan Umum
T: Dapatkah tabel menyertakan tanda skala?
J: Ya. Tanda skala milimeter dan tanda koordinat dapat ditambahkan ke tepi dan permukaan meja.
T: Apakah meja tata letak pengelasan cocok untuk benda kerja yang tidak beraturan?
J: Ya. Bentuk khusus dapat dibuat untuk benda kerja yang tidak beraturan atau berukuran besar.
T: Bagaimana cara ini membantu pekerjaan tata letak berulang?
J: Tanda referensi membantu operator membangun kembali tata letak dari posisi yang tercatat.
